產品詳情

　　結構及用途：

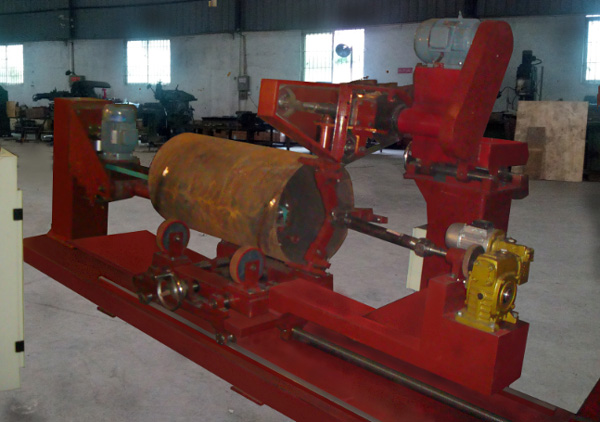

　　本設備用于對螺旋焊管的內外螺旋焊縫同時進行打磨。更換不同粒度的砂帶可以對焊縫進行粗磨和精磨，以達到所需的磨削效果。

　　該設備由內焊縫磨頭、外焊縫磨頭、托輪機構、工件旋轉動力裝置及卡盤、滑臺及其驅動機構、床身、氣動系統及電氣控制系統等組成。

　　內、外焊縫能同時磨削，通過改變工件的旋轉速度和滑臺的移動速度來合成螺旋焊縫的軌跡。

　　主要技術參數：

　　1、內磨頭砂帶規格：寬度40mm,長度根據結構確定

　　2、內磨頭砂帶驅動電機功率：4KW

　　3、外磨頭砂帶規格：1950mm×40mm(周長×寬)

　　4、外磨頭砂帶驅動電機功率：

　　5、工件直徑：Φ500mm-Φ510mm(可按用戶要求定制)

　　6、可加工筒體的長度：900mm-1200mm(可按用戶要求定制)

　　7、壁厚5mm-10mm

　　8、工件旋轉驅動電機功率：0.55KW

　　9、滑車移動驅動電機功率：0.75KW

　　10、電源：380V，50HZ

　　11、整機輸入功率：8KW

　　12、運行噪聲：≤85dB(A)

　　注：可根據用戶的工件參數定制設備。

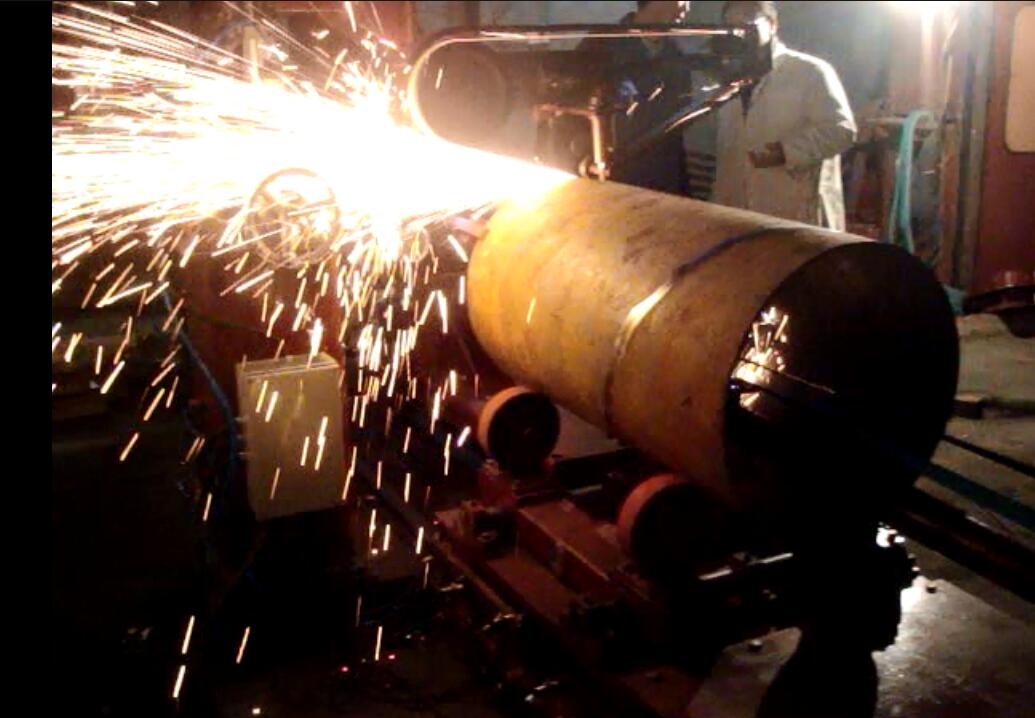

　　內外螺旋焊縫同時打磨效果圖：
