產品詳情

　　結構與用途

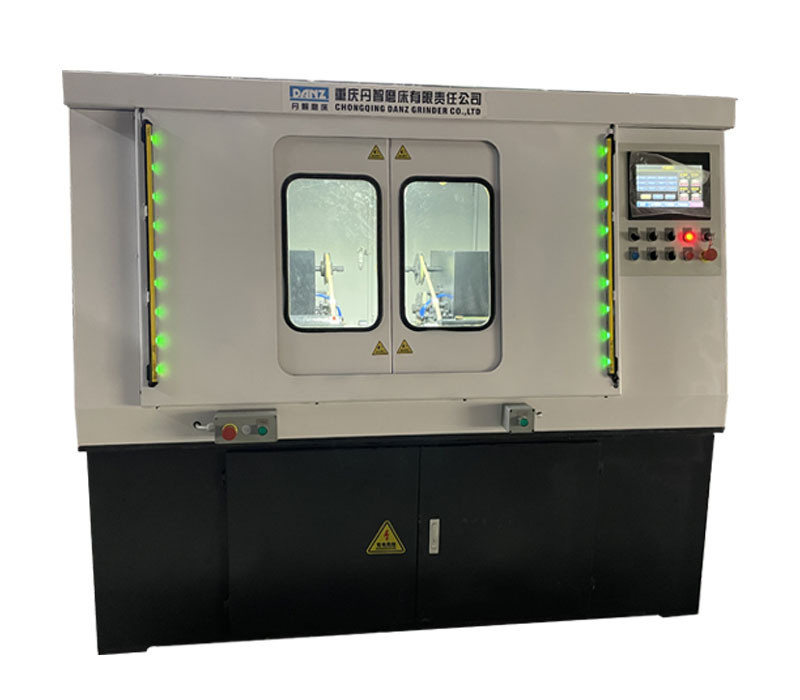

　　本機由工件回轉動力頭、專用工裝、工件托架、氣動尾座、研磨頭縱向調整機構、床身、防護罩、砂帶研磨頭、冷卻循環系統、氣動系統、電氣控制系統等組成。

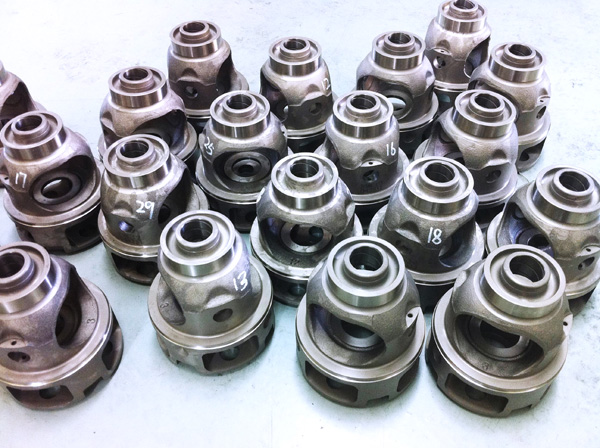

　　人工只需手動裝卸工件，研磨全過程由PLC控制自動完成。用于對差速器殼體上粗糙度要求為Ra≤0.25μm的外圓表面進行研磨。

　　主要技術參數

　　1、研磨帶寬度：12.7mm。

　　2、研磨帶粒度：30μm

　　3、主軸轉速：700 rpm

　　4、磨削表面粗糙度 Ra：研磨前≤0.50μm，研磨后≤0.20μm

　　5、整機輸入功率：2KW

　　6、機床電源：380V，50Hz

　　7、氣源壓力：0.4-0.6Mpa

　　8、有效研磨時間：20秒/件左右
